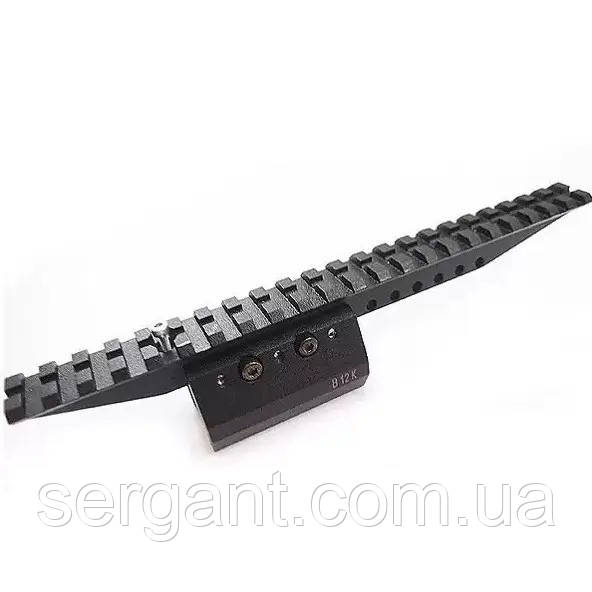

Кронштейн ПАТРІОТ-МОЛЬФАР В12/16 із планкою Вівер/Пікатіні для вертикалки типу ІЖ-27 / ТОЗ-34

Кронштейн ПАТРІОТ-МОЛЬФАР В12/16 з планкою Weaver/Picatinny призначений для встановлення оптичних прицілів (у тому числі нічних прицілів "Пульсар" та ін.) та коліматорних прицілів з посадковим місцем Weaver/Picatinny на мисливських рушницях 12-го та 16-го калібрів з вертикальним розташуванням стволів (ІЖ-27, ТОЗ-34 та ін.)

Для зручності споживача конструктивно передбачена можливість переустановки планки Weaver/Picatinny на видалення або наближення її до мисливця шляхом усунення основної частини кронштейна по отворах на планці.

Для надійної фіксації передбачено стопор.

При правильній установці кронштейна планка Weaver/Picatinny розташована паралельно до прицільної планки рушниці.

Не потребує доопрацювання цівки.

Інструкція по встановленню:

1. Спочатку визначитись з положенням планки «Picatinny» відносно прицілу та вкладеності стрілка в зброю.

- Для цього відкрутити всі п’ять гвинтів (D=3.0), та роз'єднати планку пікатінні від основи кронштейну;

- прикрутити приціл та приставити планку пікатінні до прицільної планки

- зробити відповідні відмітки враховуючи установку планки пікатінні в захвати основи кронштейну.

2. Від'єднати цівку.

3. Подати кронштейн з сторони мушки до основи ствола, та піді двинути його до упору

4. Під захвати стволів підсунути паронітові підкладки.

5. Скрутити всі гвинти шляхом перехресного затягування.

6. Якщо цівка заважатиме встановленню - потрібно вибрати місце кріплення кронштейну. (В моделях ІЖ-27, ТОЗ-34 3мм)

7. Для важких прицілів бажано встановити стопор, який надійно зафіксує конструкцію від зрушення.

- Для цього викрутити стопорний гвинт ключем (D=2.5)

- Обрати місце за свердлення D=3.3мм в прицільній планці. Нарізати різьбу мітчиком, для різьби М4, яку має стопорний гвинт.

- Зафіксувати стопорний гвинт та змастити фіксатором різьб середньої фіксації

Комплектація:

Кронштейн - 1шт

Ключ Д=3.0мм - 1шт

Ключ Д=2.5мм - 1шт

Паронітові підкладки - 2шт (для 16 калібру дозамовте додатковий комплект)

Технічний Паспорт - 1шт

Упаковка, картонна коробка (320х70х70)

Характеристики:

Планка "Picatinny" завдовжки 225 мм

Матеріал Авіаційний алюміній 6082

Вага 180 г

Розмір 225х36,5х41 мм

Виробник: ТМ МОЛЬФАР "Україна"

Зроблено в Україні!
